उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: CPET
प्रमाणन: CE,ROHS
मॉडल संख्या: सीपी-बीएस3003
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: ¥ 98500 yuan
पैकेजिंग विवरण: लकड़ी के बक्से की पैकेजिंग
प्रसव के समय: 30 कार्य दिवस
भुगतान शर्तें: एल/सी,टी/टी
आपूर्ति की क्षमता: 30 सेट/माह
तापमान एकरूपता: |
±2 डिग्री सेल्सियस |
प्रति चैनल पावर: |
600W/CH |
ठंडा करने की विधि: |
प्रशीतन प्रणाली |
आर्द्रतासटीकता: |
± 2% आरएच |
लोड प्रेसिजन: |
±(1%+0.1%एफएस) |
नियंत्रण मॉड्यूल मॉडल: |
पीएलसी + टच स्क्रीन नियंत्रण विधि |
उम्र बढ़ने की मात्रा: |
60CH |
सामग्री: |
स्टेनलेस स्टील आंतरिक और बाहरी |
ताप विधि: |
बिजली की हीटिंग |
वज़न: |
500 किलो |
गारंटी अवधि: |
12 महीना |
तापमान एकरूपता: |
±2 डिग्री सेल्सियस |
प्रति चैनल पावर: |
600W/CH |
ठंडा करने की विधि: |
प्रशीतन प्रणाली |
आर्द्रतासटीकता: |
± 2% आरएच |
लोड प्रेसिजन: |
±(1%+0.1%एफएस) |
नियंत्रण मॉड्यूल मॉडल: |
पीएलसी + टच स्क्रीन नियंत्रण विधि |
उम्र बढ़ने की मात्रा: |
60CH |
सामग्री: |
स्टेनलेस स्टील आंतरिक और बाहरी |
ताप विधि: |
बिजली की हीटिंग |
वज़न: |
500 किलो |
गारंटी अवधि: |
12 महीना |

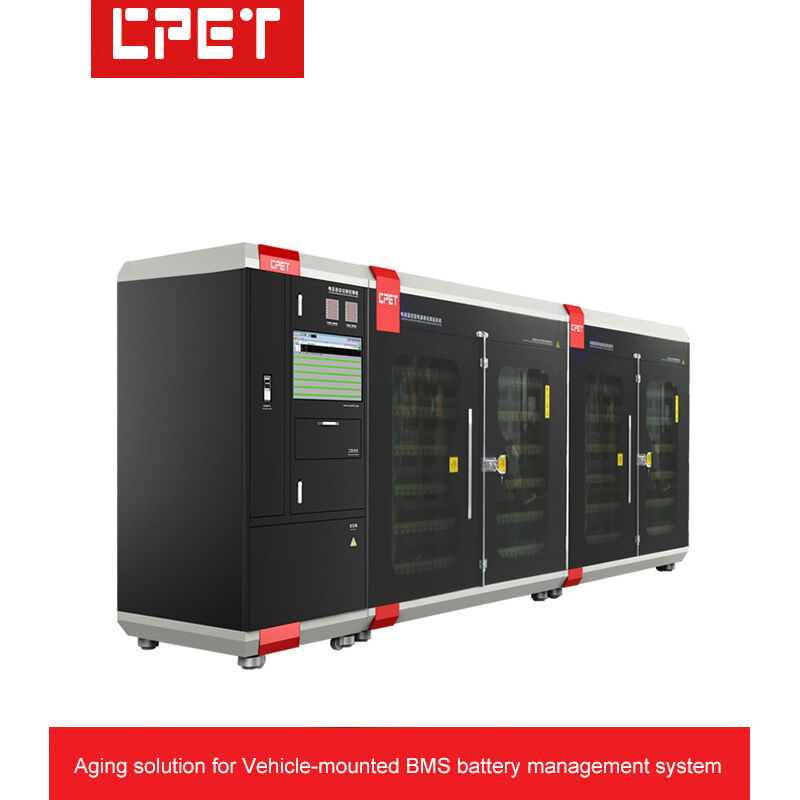

वाहन-माउंटेड बीएमएस बैटरी प्रबंधन प्रणाली के लिए उच्च-तापमान बर्न-इन उपकरण
पीएलसी को एक नेटवर्क पोर्ट से लैस किया जाना चाहिए। बिजली की आपूर्ति और उत्पाद के बीच श्रृंखला में एक ओवरकरंट फ्यूज जोड़ा जाना चाहिए। वाहन डॉकिंग को एक फ्लोटिंग डिवाइस से लैस किया जाना चाहिए। स्थिति तक पहुंचने के बाद, स्थिति तक पहुंचने के लिए एक लॉकिंग संरचना और एक डिटेक्शन सिग्नल होना चाहिए। 32A लीकेज स्विच जिसमें अंडरवोल्टेज ट्रिप हो। कमरे के तापमान से 85 डिग्री तक गर्म होने का समय 15 मिनट से कम है। यह एक इलेक्ट्रिकल कंट्रोल कैबिनेट और एक एचडीएमआई हाई-डेफिनिशन इंटरफ़ेस डिस्प्ले से लैस है। सिल्क-स्क्रीन प्रिंटिंग के दाईं ओर को PowerTest5211 CAN बॉक्स CANET-4E-U 12 पीस में बदलें, जिसमें 2 स्पेयर पार्ट्स तैयार हों। एमसी टर्मिनल मॉडल: 148143, 24 पीस, जिसमें 4 स्पेयर पार्ट्स स्टॉक में हों।
एजिंग कैबिनेट के कुल आयाम हैं: लंबाई 1800 मिमी, चौड़ाई 1400 मिमी, ऊंचाई 1800 मिमी, और परत की ऊंचाई 300 मिमी तक पहुंचती है। उत्पाद, जिसमें वाहक का आकार शामिल है, को लंबाई में 350 मिमी, चौड़ाई में 200 मिमी और ऊंचाई में 180 मिमी के क्रम में रखा जाना चाहिए।
एमसी टर्मिनल प्रत्येक परत पर रखे जाते हैं, और प्रत्येक टर्मिनल दो उत्पादों के लिए बिजली और संचार की आपूर्ति करता है। पूरे कंटेनर में 20 वाहक हैं, प्रत्येक वाहक में 2 उत्पाद हैं, कुल 40 उत्पाद। वाहन डॉकिंग को एक फ्लोटिंग डिवाइस से लैस किया जाना चाहिए। स्थिति तक पहुंचने के बाद, स्थिति तक पहुंचने के लिए एक लॉकिंग संरचना और एक डिटेक्शन सिग्नल होना चाहिए। वाहक के आकार के अनुसार, इसे प्रत्येक परत पर 4 (5) टर्मिनलों के साथ उचित रूप से डिजाइन किया गया है, जिससे यह पांच-परत (चार-परत) डिजाइन बन जाता है।
| 1 | पावर सप्लाई एजिंग टेस्ट कार्ट - दिखावट और संरचना अवलोकन: | |
| ए | कार्ट आयाम (मिमी): | तापमान-नियंत्रित प्रकार: L1800 × W1400 × H1800 मिमी, 20 वाहक स्थान, 40 उत्पाद स्थान। (आवश्यकताओं के अनुसार आयाम अनुकूलन योग्य) |
| बी | कार्ट परतों की संख्या: | उत्पाद प्लेसमेंट क्षेत्र: 4 परतें |
| सी | कार्ट परत की ऊंचाई: | उत्पाद प्लेसमेंट परत की ऊंचाई: लगभग 225 मिमी |
| डी | कार्ट संरचनात्मक सामग्री: | 2.0 मिमी मोटी कोल्ड-रोल्ड स्टील शीट |
| ई | लोड क्षेत्र गर्मी अपव्यय: | ऊपर की ओर डिस्चार्ज के साथ टॉप-माउंटेड टर्बो एग्जॉस्ट फैन (परिवेश के तापमान नियंत्रण की सुविधा देता है) |
| एफ | इंटर-लेयर इन्सुलेशन और एंटी-स्टैटिक: | शेल्फ गहराई 520 मिमी, गर्मी अपव्यय छिद्रों वाली बैकेलाइट सतह |
| जी | कार्ट संरचनात्मक रूप: | टेस्ट क्षेत्र इलेक्ट्रिकल कंट्रोल क्षेत्र से अलग |
| एच | दृश्य ग्लास दरवाजों वाली शीट मेटल: | उत्पाद क्षेत्र संलग्न है, इंसुलेटेड ग्लास देखने वाले दरवाजों के साथ |
| आई | अन्य: | एजिंग कैबिनेट उत्पाद क्षेत्र में स्मोक अलार्म स्थापित |
| 2 | नियंत्रण मॉड्यूल कॉन्फ़िगरेशन, डीयूटी पावर और एजिंग मात्रा: | |
| ए | संचार और नियंत्रण विधि: | ईथरनेट संचार |
| बी | नियंत्रण मॉड्यूल मॉडल: | पीएलसी + टच स्क्रीन + हुआवेई होस्ट कंप्यूटर नियंत्रण |
| सी | बिजली आपूर्ति विधि: | कैबिनेट में स्थापित 3 ग्राहक-आपूर्ति वाले हुआवेई बिजली की आपूर्ति |
| डी | उत्पाद संचार मॉड्यूल: | प्रत्येक उत्पाद हुआवेई होस्ट कंप्यूटर के साथ संचार करने वाले 1 CAN-टू-ईथरनेट चैनल से लैस है; प्रति कैबिनेट कुल 40 CAN सिग्नल |
| ई | एजिंग मात्रा कॉन्फ़िगरेशन: | 4 परतें = प्रति कार्ट 20 फिक्स्चर; प्रति फिक्स्चर 2 उत्पाद, प्रति कार्ट कुल 40 उत्पाद |
| 3 | पावर सप्लाई एजिंग टेस्ट कार्ट - इलेक्ट्रिकल और तापमान नियंत्रण प्रणाली: | |
| ए | वायरिंग विधि: | उत्पाद डीसी और सीएएन पोर्ट एमसी समर्पित टर्मिनलों से लैस (ग्राहक की आवश्यकताओं के अनुसार अनुकूलन योग्य) |
| बी | पैनल फ़ंक्शन कुंजियाँ: | इनपुट एसी वोल्टेज डिस्प्ले, स्टार्ट स्विच, आपातकालीन स्टॉप स्विच |
| सी | उत्पाद क्षेत्र तापमान नियंत्रण सटीकता: | उत्पाद क्षेत्र इंसुलेटेड ग्लास दरवाजों के साथ संलग्न है; तापमान नियंत्रण सीमा 50-85 डिग्री सेल्सियस, 90 डिग्री सेल्सियस से अधिक नहीं; तापमान एकरूपता ±3 डिग्री सेल्सियस के भीतर; परिवेश से 85 डिग्री सेल्सियस तक 15 मिनट से कम समय में गर्म होना |
| डी | उत्पाद क्षेत्र तापमान नियंत्रण सिद्धांत: | कम-तापमान हीटिंग, ओवर-तापमान एग्जॉस्ट वेंटिलेशन |
| ई | कार्ट बिजली वितरण और नियंत्रण: | 380V तीन-चरण पांच-तार बिजली वितरण, कंप्यूटर निगरानी और मैनुअल इलेक्ट्रिकल नियंत्रण। एजिंग समय मिनटों में उपयोगकर्ता द्वारा सेट किया जा सकता है |
| एफ | कार्ट बिजली वितरण रेटिंग: | 600W × 40 / 0.8 ≈ 8.0 किलोवाट; डीयूटी वास्तविक शक्ति 200 डब्ल्यू पर गणना की गई; एजिंग कैबिनेट बिजली की आपूर्ति, एग्जॉस्ट और हीटिंग 12 किलोवाट पर; वास्तविक बिजली की खपत लगभग 20 किलोवाट |
| जी | नियंत्रण विधि: | इलेक्ट्रिकल नियंत्रण में मैनुअल/ऑटोमैटिक स्विचिंग शामिल है; कंप्यूटर द्वारा एजिंग की वास्तविक समय में निगरानी की जाती है |
| एच | सुरक्षा सुरक्षा: | उपकरण ग्राउंडिंग सुरक्षा, लीकेज स्विच सुरक्षा, स्मोक अलार्म स्वचालित पावर-ऑफ सुरक्षा, आदि। |
| आई | नियंत्रण कैबिनेट कॉन्फ़िगरेशन: | वैकल्पिक: निगरानी के लिए 22-इंच एचडीएमआई एचडी मॉनिटर |
| 4 | मुख्य सिस्टम फ़ंक्शन: | |
| ए | बीएमएस कंट्रोलर, रडार कंट्रोलर, कैमरे आदि जैसे सटीक उपकरणों की एजिंग के लिए उपयुक्त। | |
| बी | मालिकाना निगरानी सॉफ्टवेयर को पेशेवर रूप से विकसित और कॉन्फ़िगर किया जा सकता है, जिसमें स्वतंत्र बौद्धिक संपदा और कोई कानूनी जोखिम नहीं है | |
| सी | एजिंग निगरानी सॉफ्टवेयर आजीवन अपग्रेड सेवा का आनंद लेता है; शक्तिशाली स्केलेबिलिटी दोहराए जाने वाले उपकरण निवेश को बचाती है | |
| डी | एजिंग पैरामीटर, समय सेटिंग्स, चालू/बंद अनुक्रम संपादन (डीयूटी पावर ऑन/ऑफ परीक्षण), स्वचालित वोल्टेज स्विचिंग, लोड परिवर्तन और अन्य प्रोग्रामेबल फ़ंक्शन का समर्थन करता है | |
| ई | एजिंग पूरा होने के बाद स्वचालित अनुसूचित पावर-ऑफ, जिससे मानव रहित संचालन सक्षम होता है | |
| एफ | कंप्यूटर स्वचालित रूप से डीयूटी बिजली की आपूर्ति की पास/फेल स्थिति प्रदर्शित करता है; केंद्रीकृत प्रबंधन के लिए कई कार्ट का विंडो दृश्य, जनशक्ति बचाता है और उत्पादन दक्षता में सुधार करता है | |
| जी | कंप्यूटर डीयूटी एजिंग डेटा रिपोर्ट और ट्रेसबिलिटी के लिए प्रक्रिया पैरामीटर संग्रहीत कर सकता है; बारकोड स्कैनिंग और एमईएस सिस्टम अपलोड का भी समर्थन करता है | |
| एच | RS232-से-RS485 रूपांतरण संचार विश्वसनीयता में सुधार और बिजली की क्षति से उपकरणों की सुरक्षा के लिए ऑप्टो-आइसोलेटेड कन्वर्टर्स का उपयोग करता है | |
| आई | प्रत्येक कंप्यूटर एक साथ 18 उपकरणों की निगरानी कर सकता है (प्रत्येक सीरियल पोर्ट 63 स्लेव को कनेक्ट कर सकता है; प्रत्येक कंप्यूटर 18 सीरियल पोर्ट तक का समर्थन करता है)। यह मानक पावर एजिंग कैबिनेट कॉन्फ़िगरेशन है | |
| जे | पावर एजिंग मॉनिटरिंग सॉफ्टवेयर में परिचालन प्रश्नों के तत्काल समाधान के लिए अंतर्निहित सहायता दस्तावेज़ीकरण शामिल है | |
