Shenzhen CPET Electronics Co., Ltd. sales05@szcpet.com 86-0755-23427658
उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: CPET
प्रमाणन: CE,ROHS
मॉडल संख्या: सीपी-आईओसी3001
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: ¥ 98500 yuan
पैकेजिंग विवरण: लकड़ी के बक्से की पैकेजिंग
प्रसव के समय: 30 कार्य दिवस
भुगतान शर्तें: एल/सी,टी/टी
आपूर्ति की क्षमता: 30 सेट/माह
ट्रॉली संरचना सामग्री:: |
कोल्ड रोल्ड स्टील प्लेट |
ऊर्जा पुनर्प्राप्ति मॉड्यूल लोडिंग मोड:: |
सीसी, सीवी, सीआर, सीपी लोड मोड |
इनपुट नियंत्रण विधि:: |
स्वचालित प्रोग्राम नियंत्रण |
वारंटी अवधि: |
1 वर्ष |
ट्रॉली संरचना सामग्री:: |
कोल्ड रोल्ड स्टील प्लेट |
ऊर्जा पुनर्प्राप्ति मॉड्यूल लोडिंग मोड:: |
सीसी, सीवी, सीआर, सीपी लोड मोड |
इनपुट नियंत्रण विधि:: |
स्वचालित प्रोग्राम नियंत्रण |
वारंटी अवधि: |
1 वर्ष |

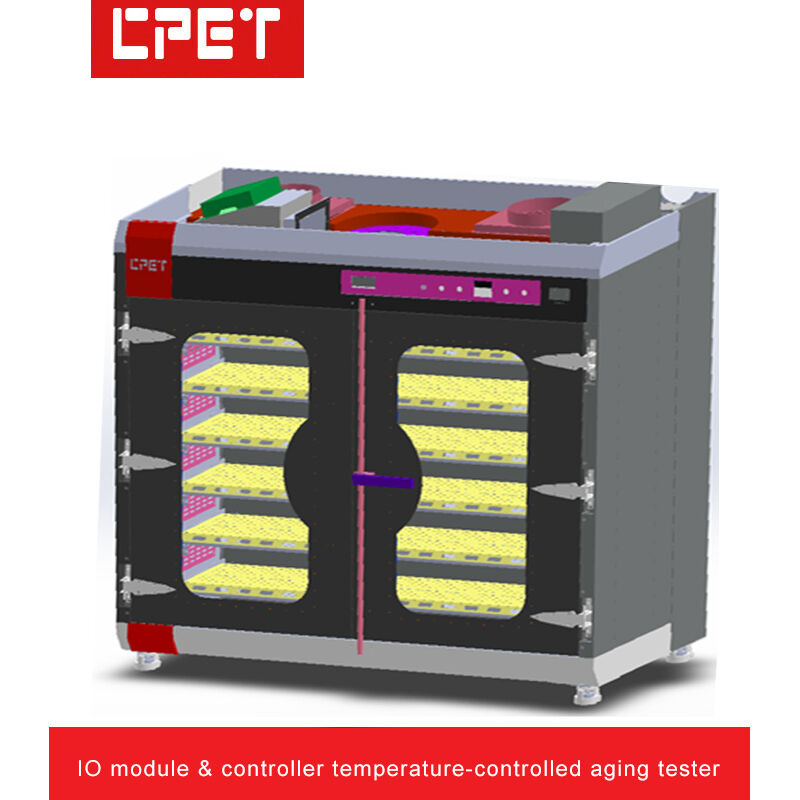

नई ऊर्जा वाहन आईओ मॉड्यूल और नियंत्रक तापमान नियंत्रित जलने और परीक्षण प्रणाली
तकनीकी मापदंड
| 1 | उम्र बढ़ने वाली कैबिनेट उपस्थिति और संरचना अवलोकनः | |
| ए | उम्र बढ़ने वाले उत्पाद की मात्राः | प्रत्येक उम्र बढ़ने कैबिनेट 4-16 चैनल आउटपुट उत्पादों के 24 पीसीएस, 17-32 चैनल आउटपुट उत्पादों के 12 पीसीएस (2 समानांतर आउटपुट चैनल) उम्र हो सकती है |
| बी | उपकरण के आयाम (मिमी): | एकल उम्र बढ़ने कैबिनेटः L2050mm x W1200mm x H2200mm (अनुमानित, डिजाइन आवश्यकताओं के अनुसार वास्तविक आयाम) नियंत्रण कैबिनेटः L860mm x W880mm x H1900mm |
| सी | ट्रॉली परत गणनाः | 6 परतें, प्रति परत 4 पीसीएस उत्पाद |
| D | ट्रॉली परत ऊंचाई और चौड़ाईः | परत चौड़ाई 320 मिमी, ऊंचाई 170 मिमी |
| ई | ट्रॉली संरचना सामग्रीः | 2.0 मिमी मोटी कोल्ड रोल्ड स्टील प्लेट, औद्योगिक डिजाइन उपस्थिति संदर्भ |
| F | लोड क्षेत्र शीतलन विधिः | शीर्ष उच्च तापमान निकास पंखे, शीर्ष निकास प्रकार |
| जी | इंटर-लेयर इन्सुलेशन और एंटी-स्टैटिक विधिः | शीतलन छेद के साथ इपॉक्सी लेमिनेट |
| H | ट्रॉली संरचना प्रकारः | उत्पाद क्षेत्र में रखा गया भार, सामने-पीछे की अलगाव |
| मैं | तापमान नियंत्रण संरचनाः | उत्पाद क्षेत्र तापमान नियंत्रित, निम्न तापमान हीटिंग, अत्यधिक तापमान वाले निकास |
| 2 | परियोजना का परिचय | |
| ए | मॉड्यूल नियंत्रण विधिः | RS485 संचार, होस्ट पीसी RS232 संचार |
| बी | स्थापित ईआरएस भारः | 3-120V/0.2-10A/150W/8CH (विवरण के लिए विनिर्देश देखें) |
| सी | ऊर्जा वसूली मॉड्यूल की अलगाव विधिः | इलेक्ट्रॉनिक लोड मॉड्यूल चैनल ऑप्टो-अलगाव (संचार और बिजली अलगाव) का उपयोग करते हैं |
| D | ऊर्जा वसूली मॉड्यूल लोड मोडः | सीसी, सीवी, सीआर, सीपी लोड मोड |
| ई | ऊर्जा वसूली मॉड्यूल डिजाइन वास्तुकलाः | दीर्घायु डिजाइन (स्वामित्व वाली बौद्धिक संपदा) |
| F | लोड, इन्वर्टर और डीसी प्रोग्राम करने योग्य मॉड्यूल कॉन्फ़िगरेशनः | CP8530 x 24 (1 पीसीएस उत्पाद प्रति 1 पीसीएस भार) / CP5312A x 8 (3 पीसीएस उत्पाद प्रति 1 पीसीएस इन्वर्टर) डीसी प्रोग्राम करने योग्य मॉड्यूलः 20KW/200A 8-120V x 3 (8 पीसीएस उत्पाद प्रति 1 पीसीएस डीसी प्रोग्राम करने योग्य मॉड्यूल) |
| जी | उत्पाद संचार: | प्रत्येक उत्पाद 1 चैनल CAN2 से सुसज्जित है।0 |
| H | ऊर्जा बचत दक्षताः | लगभग 60-80% (उत्पाद इनपुट वोल्टेज स्तर पर निर्भर करता है) |
| 3 | पावर एजिंग ट्रॉली इलेक्ट्रिकल कंट्रोल और तापमान नियंत्रण डिवाइस सिंहावलोकनः | |
| ए | वायरिंग विधिः | 15A औद्योगिक सॉकेट (8 pcs प्रति परत), डीसी आउटपुट टर्मिनलों के साथ एसी इनपुट पावरः केला प्लग कनेक्टर (विवरण के लिए पृष्ठ पी 7 देखें) |
| बी | पैनल फ़ंक्शन कुंजीः | इनपुट एसी वोल्टेज और वर्तमान प्रदर्शन, प्रारंभ स्विच, आपातकालीन स्टॉप स्विच |
| सी | उत्पाद क्षेत्र तापमान नियंत्रण की सटीकताः | उत्पाद क्षेत्र तापमान नियंत्रित उम्र बढ़ने, परिवेश +5C से 85C तक सेट करने योग्य। तापमान सटीकता +/-5C |
| D | उत्पाद क्षेत्र तापमान नियंत्रण सिद्धांतः | निम्न तापमान हीटिंग, अति तापमान निकास |
| ई | ट्रॉली पावर डिस्ट्रीब्यूशन और कंट्रोल विधिः | 380V तीन चरण पांच तारों के बिजली वितरण, पीसी निगरानी और मैनुअल विद्युत नियंत्रण |
| F | ट्रॉली बिजली वितरण क्षमताः | 150W x 384 इकाइयों / 0.8 ~ = 72KW, परीक्षण उत्पाद दक्षता 80% पर गणना की, उम्र बढ़ने कैबिनेट स्वयं बिजली की आपूर्ति, हीटिंग और निकास शक्ति 9KW |
| जी | इनपुट नियंत्रण विधिः | स्वचालित कार्यक्रम नियंत्रण |
| H | उम्र बढ़ने वाली कैबिनेट सुरक्षा सुरक्षाः | उपकरण ग्राउंडिंग सुरक्षा, रिसाव स्विच सुरक्षा, धुआं अलार्म |
| मैं | नियंत्रण कैबिनेट होस्ट और डिस्प्ले कॉन्फ़िगरेशनः | 1औद्योगिक पीसी: ASUS औद्योगिक पीसी, मॉडल D701MER, सीपीयू I3-14100, रैम 8G DDR5, स्टोरेज 1T HDD + 256G SSD, ओएस WIN11 PRO, बिजली की आपूर्ति 180W (ASUS) 2डिस्प्लेः एसर K222HQL, 21.5 इंच, संकल्प 1920x1080 एलईडी मॉनिटर, वीजीए इंटरफ़ेस |
| 4 | प्रणाली मुख्य कार्य अवलोकनः | |
| ए | पुराने नियंत्रकों/आईओ मॉड्यूल, सर्वर बिजली आपूर्ति, पीसी बिजली आपूर्ति, एडेप्टर आदि के लिए उपयुक्त है। | |
| बी | स्वतंत्र बौद्धिक संपदा अधिकारों के साथ स्वतंत्र स्वामित्व वाली तापमान नियंत्रित उम्र बढ़ने की निगरानी सॉफ्टवेयर और कोई कानूनी जोखिम नहीं | |
| सी | प्रोग्राम करने योग्य इलेक्ट्रॉनिक लोड मॉड्यूल आउटपुट वोल्टेज, करंट, पावर और अन्य मापदंडों की निगरानी करते हैं | |
| D | उम्र बढ़ने की निगरानी के लिए सॉफ्टवेयर में अपग्रेड सेवा शामिल है, मजबूत स्केलेबिलिटी उपकरण के लिए बार-बार निवेश को बचाती है | |
| ई | उम्र बढ़ने के मापदंड, समय सेटिंग, चालू/बंद अनुक्रम संपादन (उत्पाद शक्ति चालू/बंद परीक्षण), स्वचालित वोल्टेज स्विचिंग, लोड परिवर्तन और अन्य प्रोग्राम करने योग्य कार्यों का समर्थन करता है | |
| F | उम्र बढ़ने के पूरा होने के बाद स्वचालित समयबद्ध बिजली बंद, अनियंत्रित संचालन के लिए सुविधाजनक | |
| जी | पीसी स्वचालित रूप से परीक्षण किए गए बिजली उत्पादों की पास/फेल प्रदर्शित करता है, केंद्रीकृत प्रबंधन के लिए बहु-ट्रॉली विंडो दृश्य, ऑपरेटरों को बचाता है और उत्पादन दक्षता में सुधार करता है | |
| H | पीसी पुराने डेटा रिपोर्ट स्टोर करता है, प्रक्रिया मापदंडों का पता लगाया जा सकता है; बारकोड स्कैनिंग और एमईएस सिस्टम अपलोड का भी समर्थन करता है | |
| मैं | RS232 से RS485 ऑप्टो-अलगाव कनवर्टर का उपयोग करता है, संचार विश्वसनीयता में सुधार करता है और उपकरणों को बिजली के नुकसान से रोकता है | |
| J | प्रत्येक पीसी (नियंत्रण कैबिनेट) एक साथ कई उम्र बढ़ने कैबिनेट की निगरानी कर सकता है (वर्तमान डिजाइनः 1 नियंत्रण कैबिनेट 4 उम्र बढ़ने कैबिनेट का समर्थन करता है) | |
| क | स्मार्ट ऊर्जा मीटर, सिस्टम सॉफ्टवेयर स्वचालित रूप से लोड पुनर्प्राप्त ऊर्जा, वास्तविक खपत ऊर्जा, कुल बिजली की खपत एकत्र करता है और स्वचालित रूप से पुनर्प्राप्ति दक्षता की गणना करता है | |
| L | एमईएस प्रणाली अपलोड (सक्रिय अपलोड), स्वचालित स्टेशन पासिंग, दोष ताले के स्वचालित अपलोड, उत्पाद बारकोड द्वारा उम्र बढ़ने के मापदंडों की स्वचालित पुनर्प्राप्ति का समर्थन करता है | |
| एम | तत्काल संचालन मार्गदर्शन के लिए अंतर्निहित सहायता प्रलेखन के साथ पावर एजिंग निगरानी सॉफ्टवेयर | |
| एन | उम्र बढ़ने कैबिनेट इनपुट वोल्टेजः AC380V तीन चरणों। नियंत्रण कैबिनेट इनपुट वोल्टेजः AC220V एकल चरण | |
