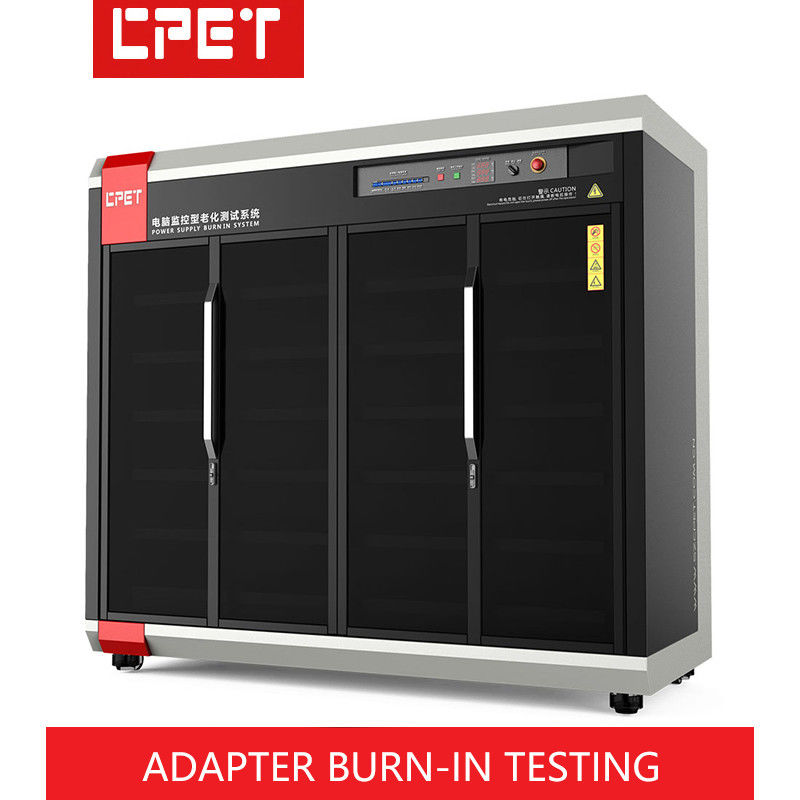

औद्योगिक उच्च शक्ति चार्जर एडाप्टर परीक्षण सुविधा में जल गया

प्रत्येक परत डीसी-48 बिजली की आपूर्ति है (-48V वोल्टेज रेंज 38.5 ~ 72V, और वहाँ बार-बार चालू और बंद इनपुट हैं, यह ऊर्जा एसी तीन चरण बिजली के लिए वापस खिलाया जाना चाहिए की सिफारिश की है)

प्रत्येक परत एक संपर्ककर्ता से लैस है (1 संपर्ककर्ता प्रवाह को पूरा नहीं कर सकता है, हर 3 स्टेशनों में एक संपर्ककर्ता),एकल परत मॉड्यूल पर और बंद करने के लिए संपर्ककर्ता के माध्यम से दूरस्थ द्वारा नियंत्रित किया जाता है, contactor अधिकतम शक्ति प्रवाह के तहत 200ms चक्र दोहराता है यह 10000 डिस्कनेक्शन के बाद अमान्य नहीं किया जा सकता

पूर्ण शक्ति पर चलने पर, केबल प्रवाह की आवश्यकता को पार नहीं किया जा सकता है, और केबल चयन को 105 °C और उससे अधिक के उच्च तापमान की आवश्यकताओं को पूरा करने की आवश्यकता है

इनपुट साइड कॉपर वायर रूट किया जाता है, कॉपर वायर पूर्ण भार पर वर्तमान प्रवाह की गारंटी देता है,एक एकल परीक्षण मॉड्यूल का अधिकतम इनपुट वर्तमान 50A है

प्रत्येक परत 12 सहायक स्रोत इंटरफेस प्रदान करती है जिनके आउटपुट वोल्टेज 12V और वर्तमान 2A या उससे अधिक होता है।सहायक स्रोतों की निगरानी बोर्ड और Huawei प्रशंसकों के लिए बिजली की आपूर्ति करने के लिए एक दूसरे से अलग कर रहे हैं. सहायक स्रोत प्रत्येक परत के इनपुट संपर्ककर्ता द्वारा बंद नहीं किया जाएगा

1500W @ 120A, वर्तमान सेटिंग सटीकता ± 3% है, न्यूनतम लोड वर्तमान 0.5A है, प्रत्येक चैनल स्वतंत्र रूप से लोड वर्तमान को नियंत्रित कर सकते हैं और लोड सीसी मोड एक पर सेट है
न्यूनतम कदम 0.1A

प्रत्येक परीक्षण स्लॉट को एक जोड़ी टर्मिनलों से लैस किया जाना चाहिए, प्रत्येक स्टेशन 8 आउटपुट टर्मिनलों (सकारात्मक और नकारात्मक) से लैस है, टर्मिनल प्रवाह ≥20A है

बर्न-इन कैबिनेट का आंतरिक कार्य तापमान दायरा कमरे का तापमान ~ 70 डिग्री है, और 70 डिग्री तक गर्म करने का समय 30 मिनट से अधिक नहीं है।कार्य तापमान सीमा के भीतर प्रत्येक तापमान लंबे समय के लिए काम कर सकते हैंप्रत्येक दो मंजिलों पर एक तापमान नियंत्रण क्षेत्र है, प्रत्येक नियंत्रण क्षेत्र के तापमान को अलग से नियंत्रित किया जाता है, और तापमान विचलन +/- 3 डिग्री है
